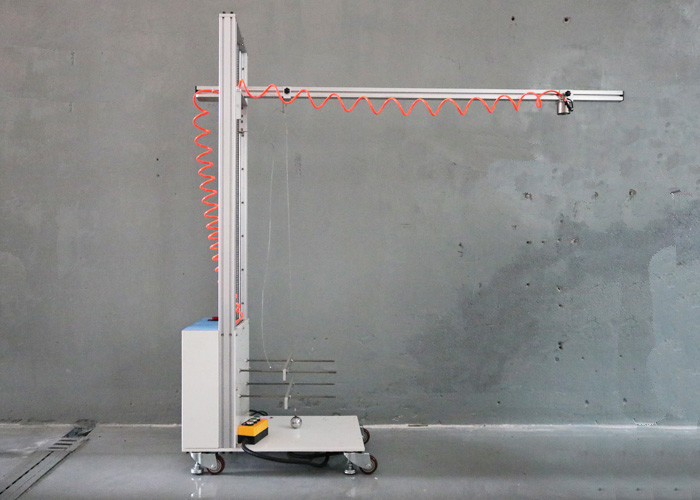

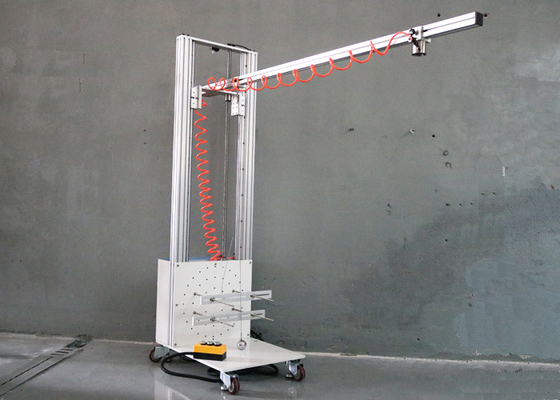

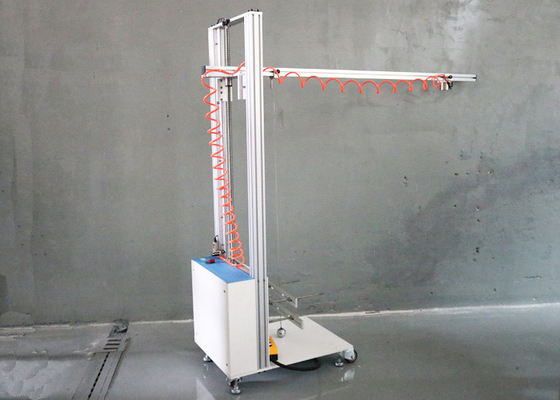

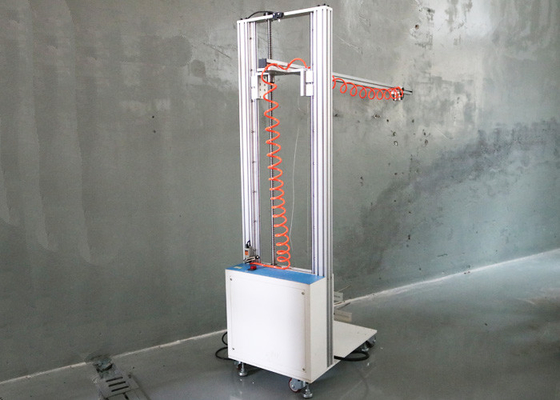

Dispositif d'impact de bille d'acier du CEI 50mm

Bille d'acier de diamètre du dispositif 50mm d'impact de bille d'acier d'équipement de test du CEI

Norme :

Le CEI 62368-1 “audio/équipement technologie de vidéo, d'information et de communications – partie : Essai au choc de clôture de la clause T.6 d'exigences de sécurité” et figure T.1 – essai au choc utilisant la sphère ;

Appareils d'éclairage du CEI 60598-1 “– partie : Conditions générales et clause d'essais” 4.13.4 a) ;

Équipement de technologie de l'information du CEI 60950-1 “– sécurité – partie : Essai au choc de la clause 4.2.5 de conditions générales” ;

Essai au choc de la clause 12.1.4 d'exigences de sécurité du CEI 60065-1 “audio, vidéo et appareil électronique semblable –”. Équipement de test du CEI

Description standard :

Un échantillon comprenant la clôture complète ou une partie s'y rapportant, représentant le plus grand secteur non renforcé est soutenu en sa position normale. Une sphère solide, lisse, en acier de 50 millimètres de ± 1 millimètre de diamètre et avec une masse du ± 25 g de 500 g, est employée pour réaliser les essais suivants :

– sur les surfaces horizontales, la sphère est de tomber librement du repos par une distance verticale de 1 300 millimètres de ± 10 millimètres sur l'échantillon (voir la figure T.1) ; et

– sur les surfaces verticales, la sphère est suspendue par une corde et a balancé comme pendule afin d'appliquer un impact horizontal, laissant tomber par une distance verticale de 1 300 millimètres de ± 10 millimètres

sur l'échantillon (voir la figure T.1).

Pour évaluer une pièce qui agit en tant que clôture du feu seulement, l'essai est fait comme ci-dessus, mais la distance verticale est de 410 millimètres de ± 10 millimètres.

Des impacts alternativement horizontaux peuvent être simulés sur les surfaces verticales ou en pente en montant l'échantillon à 90° dans sa position normale et en appliquant l'essai au choc vertical au lieu de l'essai de pendule.

Application :

Ce dispositif convient à l'essai au choc de baisse pour la clôture d'équipement.

Échantillon d'essai :

Lumières, audio, vidéo et appareil électronique semblable, équipement de technologie de l'information

Caractéristique :

L'équipement peut effectuer l'essai sous deux formes d'impact vertical de baisse et de pendule

Paramètre :
