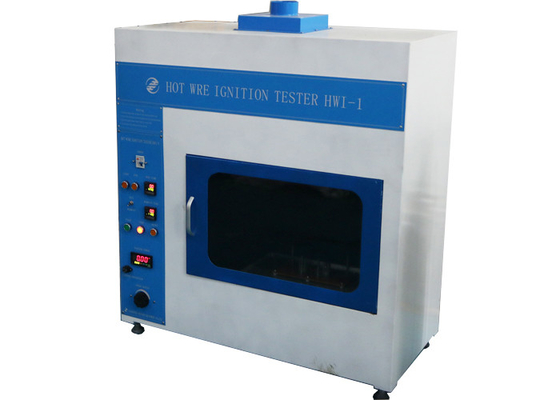

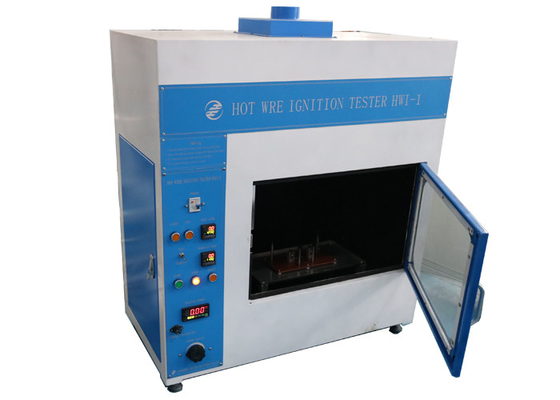

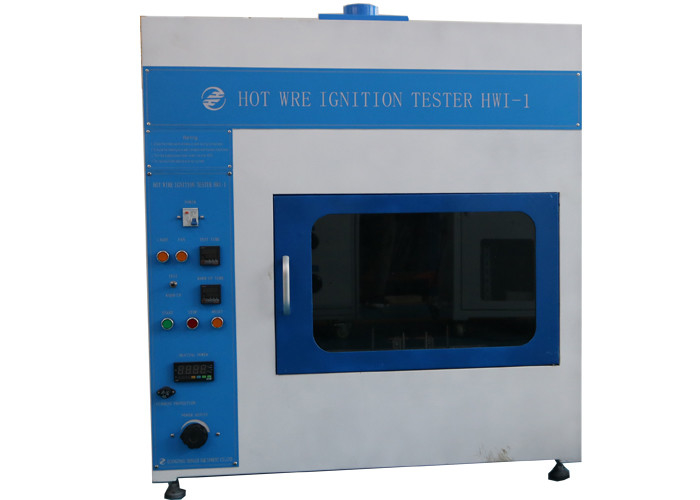

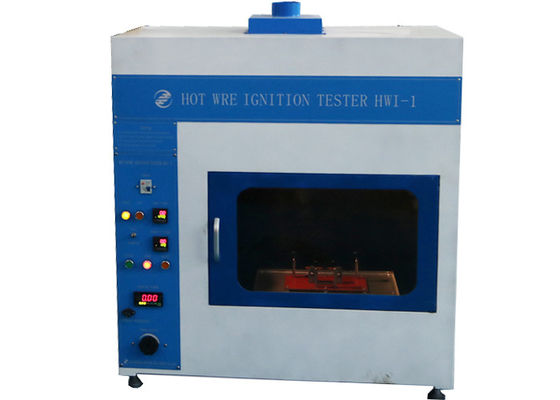

Équipement d'essai chaud d'inflammabilité d'appareil de contrôle d'allumage du fil IEC60695-2-20

Appareil de contrôle chaud d'allumage de fil d'équipement d'essai de l'inflammabilité IEC60695-2-20 avec le contrôle électrique

Norme :

Équipement de technologie de l'information IEC60950-1 – sécurité – partie : Les conditions générales annexent l'essai d'allumage chaud du fil A.4 ;

Mécanisme IEC60947-1 et controlgear de basse tension – partie : Les règles générales annexent l'essai d'allumage chaud de fil de M M.1 (HWI) ;

Essai de risque d'incendie IEC60695-2-20 — Partie : Rougeoyer/fil chaud a basé des méthodes d'essai — Section 20 : essai d'ignitability de bobine de Chaud-fil sur des matériaux.

Description de l'appareillage d'essai :

L'échantillon sera attaché dans un montage qui fournit deux courriers de soutien a placé 70 millimètres à part pour soutenir le spécimen d'essai dans une position horizontale, à une taille de 60 millimètres au-dessus du fond de la chambre, au centre approximatif de la chambre d'essai (voir la figure M.1).

Un ± de 250 millimètres longueur de 5 millimètres de NiCr-fil (le nickel de 80 %, le chrome 20 %, repassent librement) diamètre d'approximativement 0,5 millimètres et avoir une résistance froide d'approximativement 5,28 Ω/m et un rapport de la longueur-à-masse de 580 m/kg sera employé. Avant d'examiner, le fil sera relié dans une longueur droite à une source variable de puissance qui est ajustée pour causer une dissipation de puissance de 0,26 W/mm dans le fil pendant une période de 8 s à 1 2 S.

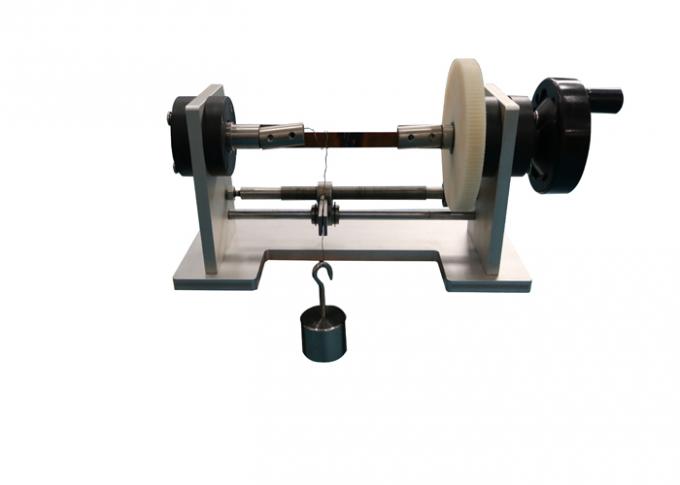

Après refroidissement, le fil sera enroulé autour d'un échantillon pour former cinq tours complets a espacé 6,35 millimètres de ± 0,05 millimètres à part. Un montage de enroulement sera employé, qui placera uniformément le fil dans la partie de centre de l'échantillon avec une force de enroulement du ± 0,02 N. de 5,4 N.

Les extrémités du fil seront reliées à la source d'énergie variable.

La capacité de circuit d'approvisionnement sera suffisante pour maintenir des 48 hertz linéaire continu à 62 hertz de densité de puissance au moins de 0,31 W/mm au-dessus de la longueur du fil d'appareil de chauffage à ou près du facteur de puissance d'unité. La densité de puissance du circuit d'approvisionnement à 60 A et à 1,5 V sera 0,3 W/mm approximatif. Il sera possible d'ajuster le niveau de puissance, sans à-coup et sans interruption et de mesurer la puissance à dans le ± 2 %.
