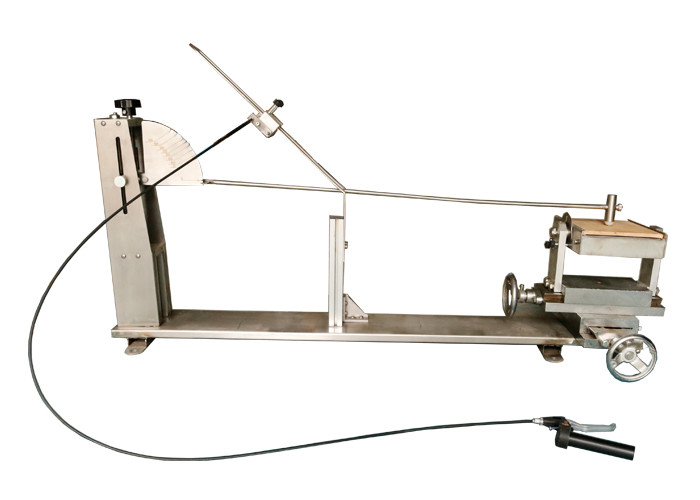

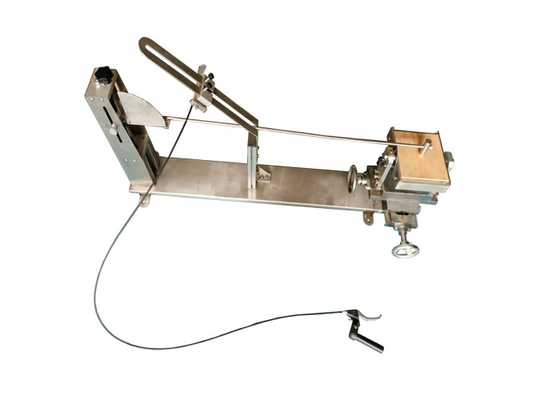

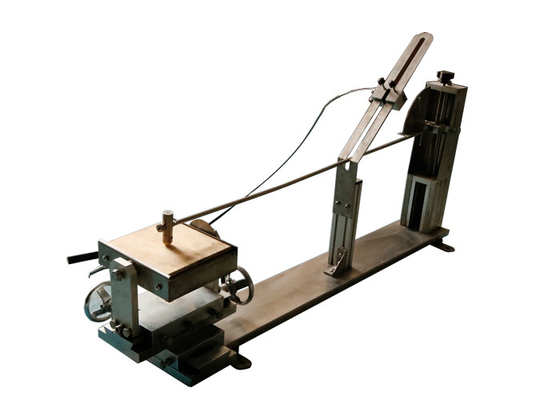

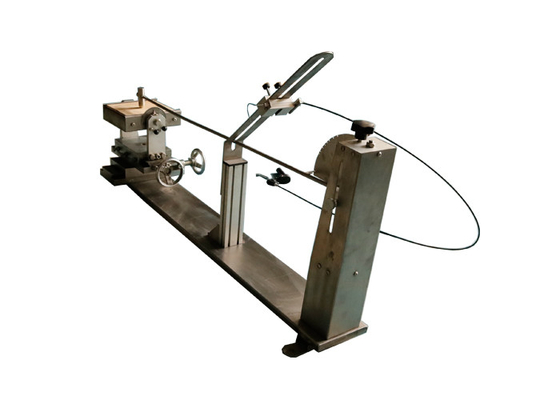

Appareillage manuel d'essai de marteau du pendule IEC60068-2-75

Appareillage d'essai de marteau du pendule IEC60068-2-75 pour l'essai au choc des énergies ne dépassant pas 1J

Norme :

Essai environnemental du CEI 60068-2-75-2014 – partie 2-75 : Essais – essai hein : Essai Eha de la clause 5 d'essais de marteau : Marteau et annexe D de pendule ;

Prises et prise-débouchés du CEI 60884-1 “pour le ménage et les buts semblables – partie : Clause 24,1, le schéma 22-26 de conditions générales”

Application :

Ce dispositif convient à l'essai de force mécanique au type de prises et de prise-débouché, extérieur montant des boîtes, aux glandes de vis, aux couvertures de glande, au commutateur et à d'autres accessoires électriques pour le ménage et les buts semblables.

Caractéristique :

Le bras est un tube en acier avec un diamètre externe de 9 millimètres (de nominal), et une épaisseur de paroi de 0,5 millimètres (de nominal).

Les spécimens sont montés sur une feuille de contreplaqué place épaisse et 1 de 8 millimètres de 75 millimètres, de préférence selon OIN 1098, fixée à ses rebords supérieurs et inférieurs à une parenthèse rigide, qui fait partie du montage de montage. Le montage de montage a une masse de 10 kilogrammes de ± 1 kilogramme et est monté sur un cadre rigide au moyen de pivots. Le cadre est lui-même fixe à un mur solide.

Paramètre :
