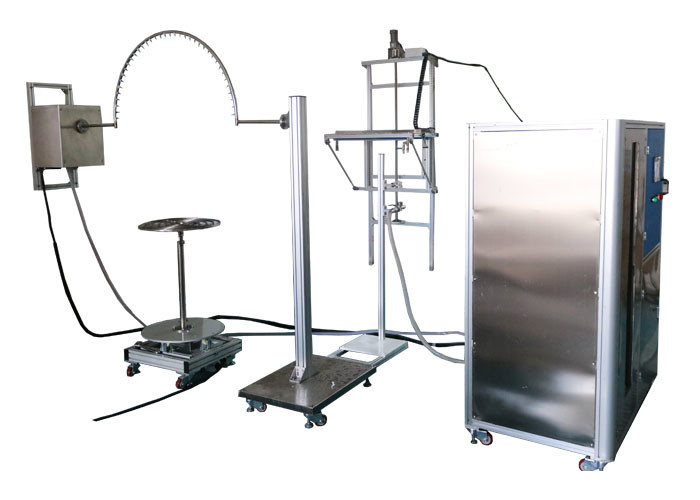

Système de test imperméable d'IEC60529 IPX1-7 pour les véhicules routiers

Système de test imperméable d'IEC60529 IPX1-7 pour les véhicules routiers

Nom De Marque:	HeJin
Numéro De Modèle:	HH0819
Nombre De Pièces:	1 ensemble
Prix:	Negotiatable
Conditions De Paiement:	T/T, L/C
Capacité à Fournir:	ensemble 5 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Third party calibration certificate(cost additional)

nom de produit:

IPX1-7 imperméabilisent le système de test

Norme:

OIN 20653, DIN40050-9, IEC60529

Zone d'essai d'égouttement:

1000×600mm

Taille d'égouttement:

200mm

tube de pivot:

R600, R800 et R1000

Trou d'aiguille:

Diamètre 0.4mm

Plaque tournante:

Diamètre 600mm

Fonction:

véhicules routiers contre les effets de l'entrée de l'essai d'eau

Détails d'emballage:

contreplaqué

Mettre en évidence:

Système de test IEC60529 imperméable pour la route

Système de test d'IEC60529 IPX1-7

Système de test IPX1-7 pour les véhicules routiers

Description du produit

Essais d'équipement de test des pièces d'auto ISO20653 pour la protection contre l'entrée de l'eau

Norme :

Degré IEC60529 de protection fourni par des clôtures (code d'IP) de l'IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 ;

Degrés d'IP DIN40050-9 de protection fournis par des clôtures pour le matériel électrique dans des véhicules routiers pour protéger le matériel électrique à l'intérieur de la clôture contre les effets de l'entrée des corps étrangers solides, y compris la poussière (protection contre des corps étrangers), protégeant le matériel électrique à l'intérieur de la clôture contre les effets de l'entrée de l'eau (protection contre l'eau) ;

Véhicules routiers d'OIN 20653-2013 — Degrés de protection (code d'IP) — Protection de matériel électrique contre les corps étrangers, l'eau et l'accès, le schéma 3 - installation d'essai pour déterminer la protection contre les égouttements verticaux de l'eau (appareillage d'égouttement) ; degrés de protection contre l'eau 1 et 2, le schéma 4 - installation d'essai pour déterminer la protection contre l'eau d'éclaboussure et le jet d'eau (tube de pivot) ; degrés de protection contre l'eau 3, 4 et 4K, le schéma 5 - installation d'essai manuel pour déterminer la protection contre l'eau d'éclaboussure et le jet d'eau (tube de douche) ; degrés de protection contre l'eau 3 et 4, le schéma 6 - bec pour déterminer la protection contre l'eau à haute vitesse ; degrés de protection contre l'eau 5, 6 et 6K

Application :

Système de test imperméable pour les véhicules routiers — Degrés de protection (code d'IP) — Protection de matériel électrique contre l'eau. Équipement de test de pièces d'auto

Paramètre :

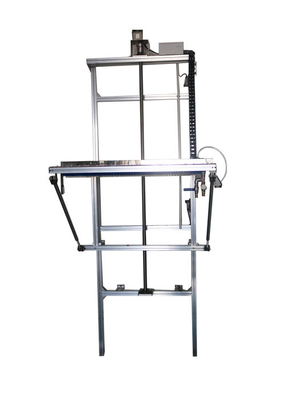

1. L'eau s'égoutte pour le deuxième élément de code 1 (verticalement) et 2 (la clôture inclinée par 15°)
Zone d'essai d'égouttement	1000×600mm, personnalisable. Équipement de test de pièces d'auto
Taille d'égouttement	200mm, réglable. Automatiquement senti par le capteur infrarouge, quand l'aiguille est située au point le plus élevé de l'échantillon 200mm, la boîte d'égouttement s'arrêtera automatiquement.
Taux de égouttement (écoulement d'eau)	1+0.05 0mm/min ou 3+0.05 0mm/min permutables, adoptent la technologie commandée numérique de précipitations
Trou d'aiguille	Φ0.4mm
Distance entre les trous	20mm
Temps de essai	0-999.9min, peut être préréglé
Méthode d'installation	Type fixé au mur ou de plancher

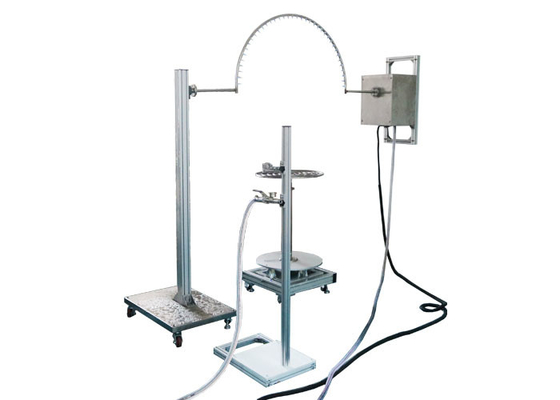

2. Jet d'eau et pour l'élément de code de l'eau deuxièmes d'éclaboussure 3 et 4 (tube de pivot)
Rayon de oscillation de tubes	La configuration standard sont R600, R800 et R1000, l'autre rayon R200, R400, R1200, R1400, R1600mm sont disponibles, fait de l'acier inoxydable
Trou d'aiguille	Φ0.4mm
Angle inclus de deux trous	IPX3 : 120° ; IPX4 : 180°
Angle de pendule	IPX3 : 120° (±60°) ; IPX4 : 350° (±175°)
Pleuvoir la vitesse	IPX3 : 4 s/time (2×120°) ; IPX4 : 12 s/time (2×350°) ;
Écoulement d'eau	1-10L/min réglable
Temps de essai	0.01S-99hours 59min, peut être préréglé
3. Jet d'eau et eau d'éclaboussure pour le deuxième élément de code 3 et 4 (tube de douche)
Paramètres de bec de pulvérisation	Diamètre externe : Ф102mm diamètre sphérique : SФ75.5mm 121 trous de Ф0.5mm ; 1 trou au centre cercles intimes 1 de 12 trous à 30°pitch 4 cercles externes de 24 trous à 15°pitch Bouclier-aluminium en mouvement Bec-laiton de jet
Écoulement d'eau	10L/min±5%, compteur de débit est réglable
Indicateur de pression	50-150Kpa, gamme de l'indicateur de pression 0-0.25Mpa
4. L'eau à haute vitesse pour le deuxième élément de code 5 et 6
Diamètre de bec	IPX5 : Φ6.3mm ; IPX6 : Φ12.5mm
Écoulement d'eau	IPX5 : 12.5±0.625L/min ; IPX6 : 100±5L/min
La distance de la buse à jet à la clôture	2,5-3M
5. Plaque tournante
Diamètre	Φ600mm, Φ800mm et Φ1000mm sont disponibles,
Vitesse de rotation	1r/min
Angle rabattable	15°
Angle d'essai de rotation	90°, rotation continue
Portance	≤150kg

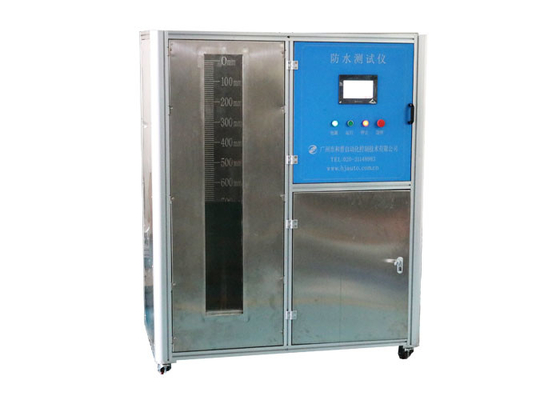

6. Approvisionnement en eau (aussi pour deuxièmes l'immersion provisoire d'élément de code 7 dans l'eau) et armoire de commande électrique
Applicable	(a) approvisionnement en eau pour l'essai IPX1~IPX6 imperméable (b) essai d'immersion de l'eau d'IPX7 (c) contrôle automatique pour l'équipement imperméable entier
Cuve de stockage de l'eau	Il s'applique pour arroser le stockage de l'essai fort de jet d'eau IPX5~IPX6, injection de l'eau de l'immersion IPX7 Volume : 1000L Dimension : L1000mmXW1000mmXH1000mm Voyant à niveau visible : fenêtre de verre trempé Dimension de voyant à niveau visible : W200mmXH1250mm Mesure de profondeur : acier inoxydable Taille de mesure de profondeur : 1300mm, exactitude 1mm Contrôle de niveau liquide : commutateur de flotteur + tuyau de débordement
Armoire de commande :	Détection d'écoulement : retour de signal d'écoulement par le débitmètre électronique Arrangement d'écoulement : placez sur l'écran tactile Détection de la température : PID Contrôleur : PLC Fonction de commande : approvisionnement en eau de la température constante, approvisionnement en eau de débit constant, approvisionnement en eau constant de pression, et minuteur d'essai. Fonction de protection : protection de fuite, protection de surcharge, protection de court-circuit
