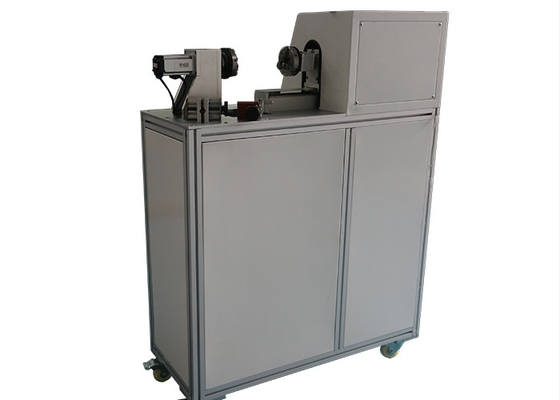

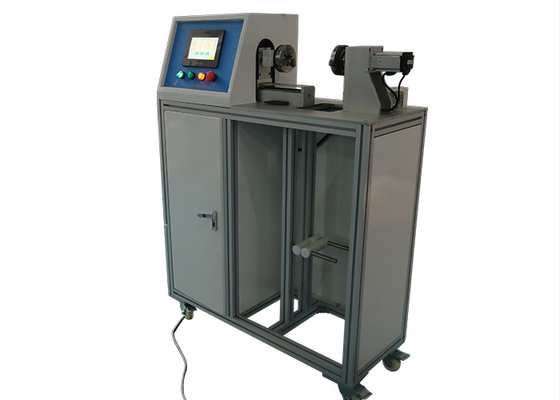

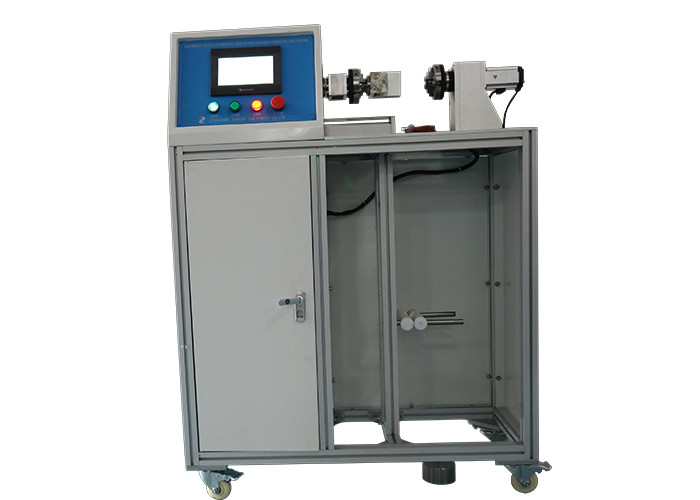

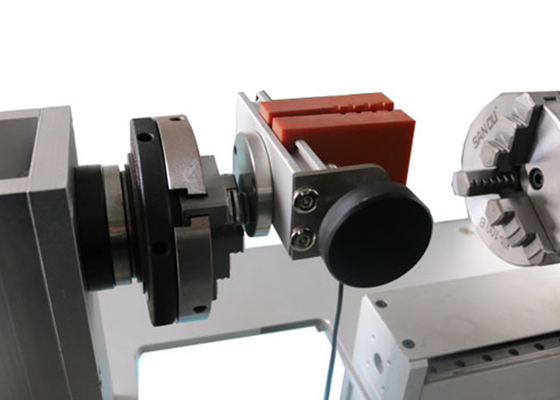

Appareil de contrôle de représentation du CEI de moteur servo pour des commutateurs de proximité

L'appareil de contrôle de représentation d'équipement de test du CEI pour des commutateurs de proximité avec Intergrally a relié Cablea

Norme :

Mécanisme du CEI 60947-5-2 “et controlgear de basse tension - partie 5-2 : Dispositifs de circuit de commande et éléments de commutation - la proximité commutateur la” annexe C.8

Application :

Il est employé pour examiner la représentation de résistance de la structure de divers commutateurs de proximité et de capteurs photoélectriques avec les câbles se reliants intégraux, s'assurant que les câbles et les positions de commutateur se reliants sont relativement fixés. Équipement de test du CEI

Le but de ces essais est d'assurer l'intégrité de l'ancrage de câble pendant la manipulation et l'installation de transit. Une fois qu'installé, le commutateur de proximité et le câble devraient être fixés relativement à l'un l'autre.

Essai de l'arrachement C.8.1 .1

Le câble sera soumis à une traction régulière le long de l'axe de l'entrée de câble, appliqué à la veste isolante du câble pour une durée de 1 mn.

Essai du couple C.8.1 .2

Le câble sera soumis à un couple de 0,1 nanomètre ou limité à la valeur donnant un angle de couple de 360°. Le couple sera appliqué au câble, dans le sens horaire pour 1 minute et puis dans le sens contraire des aiguilles d'une montre pour 1 minute, à une distance de 1 00 millimètres de l'entrée de commutateur de proximité.

Essai de la poussée C.8.1 .3

La force de poussée sera appliquée le long de l'axe du câble aussi étroitement comme possible à l'entrée de câble.

La force est grimpée lentement jusqu'à 20 N. La force sera appliquée pour 1 minute pour chaque fois et avec une 1 pause minimum entre les applications.

Après les essais, on n'observera aucun dommage évident des moyens de scellage d'entrée de câble et aucun déplacement du câble.

Essai de la courbure C.8.1 .4

Le câble sera chargé et plié de la façon suivante :

a) Suspendez des 3 kilogrammes de masse en l'attachant au câble 1 m de l'entrée de câble et avec l'axe de la verticale d'entrée de câble.

b) Inclinez le commutateur de proximité 90° pour causer une courbure de 90° dans le câble, maintenant cette position pendant 1 mn.

c) Inclinez le commutateur de proximité 90° dans la direction opposée relativement à la verticale afin de causer une courbure opposée de 90° dans le câble, maintenant la position pour une durée de 1 mn.

Caractéristique :

L'équipement adopte le système de contrôle intelligent avancé de PLC, interface d'opération humanisée par écran tactile pour faire l'enregistrement et pour montrer plus précis ; avec des temps préréglés d'essai, la vitesse d'essai, la course d'essai, l'arrangement de force de traction et d'autres fonctions. Peut être analysé par l'article de données, que l'échantillon d'essai soit qualifié ou pas.

Paramètres :
