IEC60529 IPX1 à la chambre imperméable de l'essai IPX4 pour des pièces d'auto

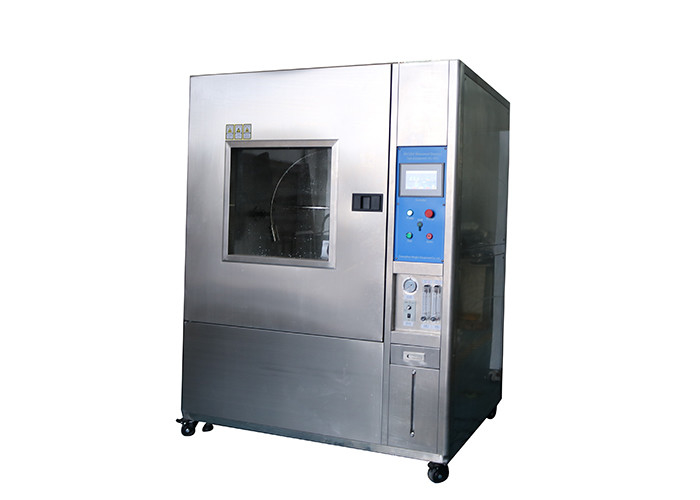

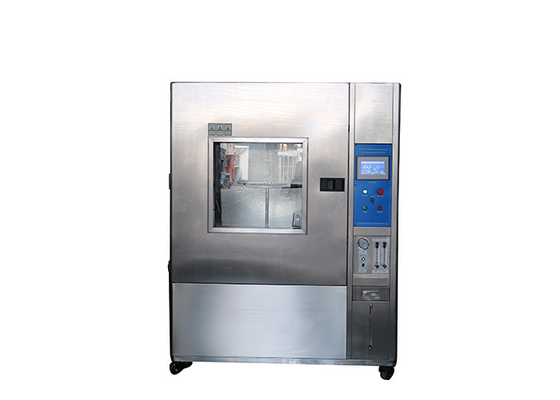

Équipement de test IPX1 d'IP à la chambre imperméable de l'essai IPX4 pour des pièces d'auto

Norme :

Degré IEC60529 de protection fourni par des clôtures (code d'IP) de l'IPX1, IPX2, IPX3, IPX4 ;

Véhicules routiers d'OIN 20653-2013 — Degrés de protection (code d'IP) — Protection de matériel électrique contre les corps étrangers, l'eau et l'accès, le schéma 3 - installation d'essai pour déterminer la protection contre les égouttements verticaux de l'eau (appareillage d'égouttement) ; degrés de protection contre l'eau 1 et 2, le schéma 4 - installation d'essai pour déterminer la protection contre l'eau d'éclaboussure et le jet d'eau (tube de pivot) ; degrés de protection contre l'eau 3, 4 et 4K.

Éléments et signification de code d'IP :

Conditions d'essai :

IPX1 :

L'essai est fait avec un dispositif qui produit un écoulement uniforme des baisses de l'eau au-dessus du secteur entier de la clôture.

La plaque tournante sur laquelle la clôture est placée a une vitesse de rotation de 1 r/min et de l'excentricité (distance entre l'axe de plaque tournante et l'axe de spécimen) est approximativement 100 millimètres.

La durée de l'essai est de 10 mn.

IPX2 :

La clôture est examinée pour la minute 2,5 en chacune de quatre positions fixes d'inclinaison.

Ces positions sont 15° des deux côtés de la verticale dans des deux avions mutuellement perpendiculaires (voir figure 3b)).

Toute la durée de l'essai est de 10 mn.

IPX3 :

Le tube de oscillation est équipé de trous de jet au-dessus d'un arc ou du côté 60° du point central. L'appui n'est pas perforé.

La clôture à examiner est placée au point central du demi-cercle. Le tube est causé pour osciller par un angle de 1 20°, 60° des deux côtés de la verticale, le moment pour une oscillation complète (2 × 1 20°) étant environ 4 s et la durée d'essai étant de 5 mn.

La clôture est alors tournée par un angle horizontal de 90° et l'essai est continué pendant 5 mn plus encore.

Le rayon acceptable maximum du tube de oscillation est de 1 600 millimètres.

La pression d'eau est ajustée de donner le taux spécifique de la livraison. La pression de réaliser ce taux de la livraison sera de l'ordre du kPa 50 au kPa 150. Elle devrait être maintenue constante pendant l'essai.

La durée d'essai est 1 min/m2 de la superficie calculée de la clôture (à l'exclusion de toute surface de montage), avec une durée minimum de 5 mn.

IPX4 :

Le tube de oscillation a des trous de jet au-dessus du 1 80" entier du demi-cercle. Tout le débit est ajusté comme spécifique dans le tableau 9 et est mesuré avec un compteur de débit.

Le tube est causé pour osciller par un angle presque de 360°, 180° des deux côtés de la verticale, le moment pour une oscillation complète (2 × 360°) étant environ 12 S.

La durée de l'essai est de 10 mn.
