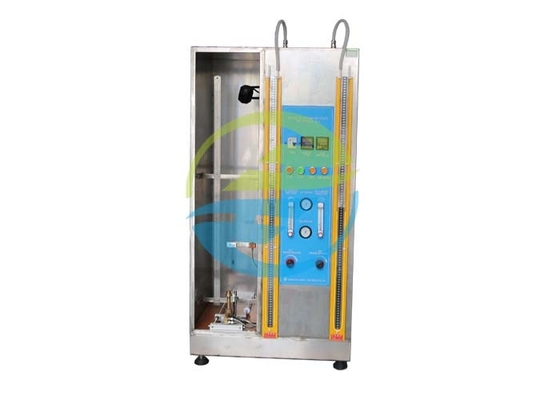

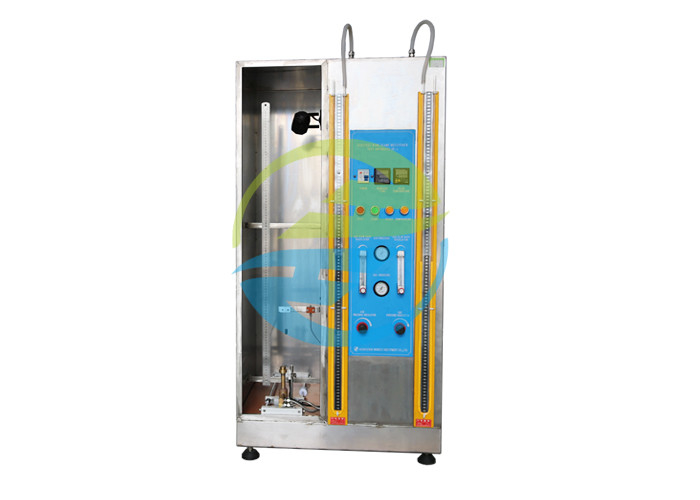

Équipement d'essai d'inflammabilité du CEI 60332 pour le câble isolé simple vertical de propagation de la flamme

Équipement d'essai d'inflammabilité pour la propagation de la flamme verticale pour le câble isolé simple

Norme :

Essais du CEI 60332-1-1 sur les câbles électriques et à fibre optique dans des états du feu – partie 1-1 : Essai pour la propagation de la flamme verticale pour un fil ou un câble isolé simple – appareil ;

Essais du CEI 60332-1-2 sur les câbles électriques et à fibre optique dans des états du feu – partie 1-2 : Essai pour la propagation de la flamme verticale pour un fil ou un câble isolé simple – la procédure pour 1 kilowatt a prémélangé la flamme ;

Essais du CEI 60332-1-3 sur les câbles électriques et à fibre optique dans des états du feu – partie 1-3 : Essai pour la propagation de la flamme verticale pour un fil ou un câble isolé simple – procédure pour la détermination de flamber des gouttelettes/particules.

Application :

C'est utilisation pour examiner la résistance à la propagation de la flamme verticale pour un conducteur ou un câble isolé électrique vertical simple, ou câble à fibre optique, dans des états du feu. Équipement d'essai d'inflammabilité

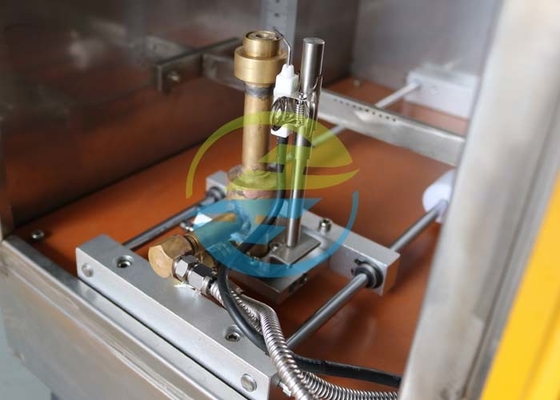

Positionnement du morceau d'essai :

Le morceau d'essai redressé et être fixé à deux appuis horizontaux au moyen d'une taille appropriée de câblage cuivre, dans une position verticale au centre de l'écran en métal, comme décrit dans 4,2 du CEI 60332-1 -1, de sorte que la distance entre le fond du stimulant

l'appui et le dessus de l'appui inférieur est (550 ± 5) millimètre. En outre, le morceau d'essai sera placé de sorte que le fond du spécimen soit approximativement 50 millimètres de la base de l'écran (voir le schéma 1).

L'axe vertical du morceau d'essai sera arrangé centralement dans l'écran (c.-à-d. 150 millimètres de chaque côté et 225 millimètres de l'arrière).

Paramètre :
