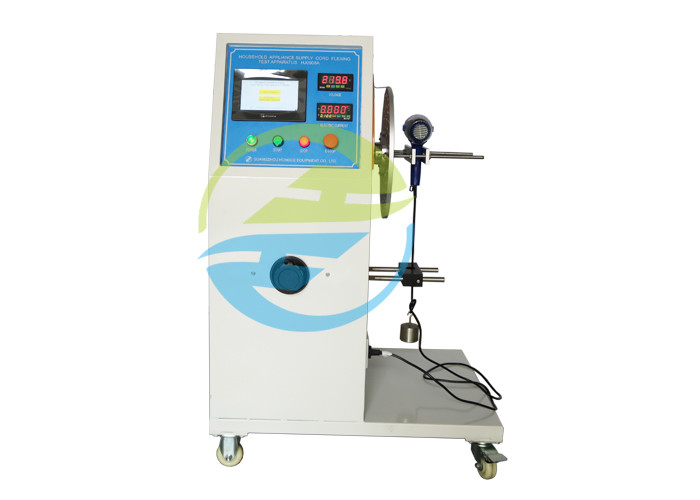

Câble du CEI 60335-1 d'écran tactile fléchissant le schéma 8 d'appareillage d'essai

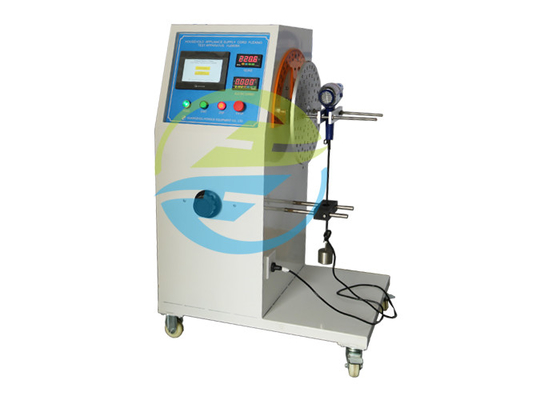

Câble d'équipement de test du CEI 60335-1 fléchissant le schéma 8 d'appareillage d'essai

Norme :

Ménage du CEI 60335-1 et appareils électriques semblables – sécurité – partie : Clause 25,14, le schéma 8. de conditions générales.

Description standard :

Les appareils ont fourni en corde d'approvisionnement et qui sont déplacés tandis qu'en fonction sera construit de sorte que la corde d'approvisionnement soit en juste proportion protégée contre excessif fléchissant où elle entre dans l'appareil.

NOTE 1 que ceci n'applique pas aux appareils avec les bobines automatiques de corde qui sont examinées par 22,1 6 à la place.

La conformité est vérifiée par l'essai suivant qui est effectué sur un appareil ayant un membre de oscillation suivant les indications du schéma 8.

La partie de l'appareil qui inclut l'ouverture d'admission est fixée au membre de oscillation de sorte que, quand la corde d'approvisionnement est au milieu de son voyage, l'axe de la corde où elle entre dans la garde ou l'admission de corde est verticale et traverse l'axe de l'oscillation. L'axe principal de la section des cordes plates sera parallèle à l'axe de l'oscillation.

La corde est chargée de sorte que la force appliquée soit

– 10 N, pour des cordes ayant une section transversale nominale dépassant 0,75 millimètres de ² ;

– 5 N, pour d'autres cordes.

La distance X, suivant les indications du schéma 8, entre l'axe de l'oscillation et le point où la corde ou la garde de corde entre dans l'appareil, est ajustée de sorte que quand les mouvements de oscillation de membre sur sa gamme complète, la corde et charger pour faire le mouvement latéral minimum.

Le membre de oscillation est déplacé par un angle de 90° (45° des deux côtés de la verticale), le nombre de flexings pour le type attachements de Z étant 20 000 et pour d'autres attachements 10000. Le taux de fléchissement est 60 par minute.

Le fléchissement de la NOTE 2 A est un mouvement de 90°.

La corde et ses pièces associées sont tournées par un angle de 90° après moitié du nombre de flexings, à moins qu'une corde plate soit adaptée.

Pendant l'essai, les conducteurs sont fournis à la tension évaluée et chargés avec le courant évalué de l'appareil. Le courant n'est pas passé par le conducteur de mise à la terre.
