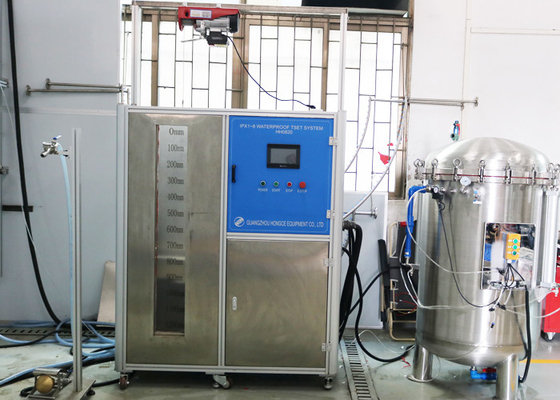

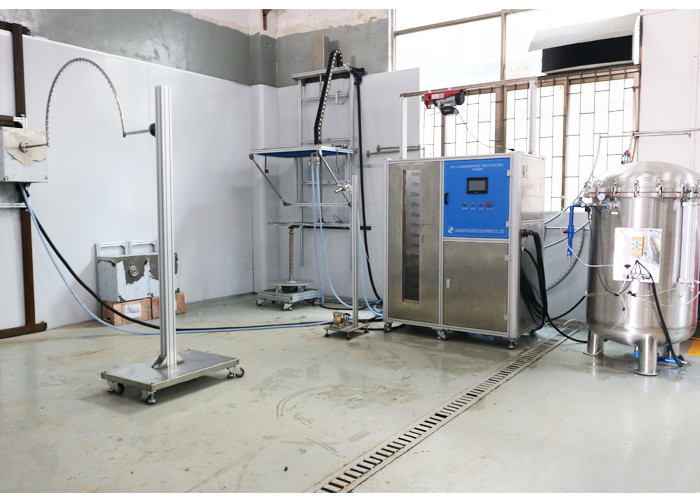

Équipement de test de pièces d'auto d'IPX1 1PX8 pour la protection de degrés contre l'eau

12.5±0.626L/min (IPX5) ;

100±5L/min (IPX6)

Équipement de test

Conditions d'essai

Écoulement d'eau

taux

Les appareillages d'égouttement schéma 3

Clôture sur la plaque tournante

Vitesse approximativement 1 r/min

(1,0 + 0,5) mm/min

(taille de précipitation)

Différence de

la température du

équipement à l'essai

pas plus de 5 °C.

Pour des températures de l'eau

ce qui sont plus que

5 °C inférieur, montants éligibles maximum

des ures seront convenus

entre les utilisateurs de

la norme à empêcher

la formation de l'eau condensée.

Les appareillages d'égouttement schéma 3

Clôture en 4 positions fixes,

incliné par 15°

(3,0 + 0,5) mm/min

(taille de précipitation)

minute 2,5 pour chacun de

les quatre positions

Le schéma 4 de tube de pivot

avec le diamètre d'ouvertures 0,4 millimètres

au ± 60° du jet de plan vertical tout en pivotant le tube de pivot par le ± 60° concernant le plan vertical à un taux d'approx.1 s/60°

Distance maximale 200 millimètres

0,1 l/min de ± 5 % par ouverture (milieu

valeur), ou

approximativement.

kPa 80

minute 10

(la minute 5 en une position, la minute 5 en position a pivoté de

cette position de 90°

le long de l'horizontal

niveau)

ou le schéma 5 de tube de douche

jet tout en pivotant le tube de douche par le ± 60° concernant le plan vertical

Distance maximale 500 millimètres

Le schéma 4 de tube de pivot en tant qu'au-dessous de 3, mais avec le diamètre d'ouvertures 0,4 millimètres de ± 90° du plan vertical ; jet tout en pivotant le tube de pivot par le ± (180° à 20°) concernant le plan vertical à a

taux d'approximativement 1 s/60°

Distance maximale 200 millimètres

ou le schéma 5 de tube de douche, mais avec la couverture enlevée, jet tout en pivotant le tube de douche par le ± 90°

concernant le plan vertical

Distance maximale 500 millimètres

Le schéma 4 de tube de pivot en tant qu'au-dessous de 3, mais avec le diamètre d'ouvertures 0,8 millimètres de ± 90° du plan vertical, jet tout en pivotant le tube de pivot par le ± (180° à 20°) concernant le plan vertical à a

taux d'approximativement 1 s/60°

Distance maximale 200 millimètres

0,6 l/min de ±

5 % par ouverture

(milieu

valeur)

approximativement.

kPa 400

minute 10

(la minute 5 en une position, la minute 5 en position a pivoté de cette position de 90°)

Le jet d'eau, équipent le diamètre d'un gicleur de 6,3 millimètres selon le schéma 6

Distance 2,5 m à 3 m

12,5 l/min de ± 5 %

approximativement.

kPa 30

Le jet d'eau, équipent le diamètre d'un gicleur de 12,5 millimètres selon le schéma 6

Distance 2,5 m à 3 m

100 l/min de ± 5 %

approximativement.

kPa 100

Le jet d'eau, équipent le diamètre d'un gicleur de 6,3 millimètres selon le schéma 6

Distance 2,5 m à 3 m

approximativement.

1 kPa 000

Bassin d'immersion

profondeur d'immersion :

1 m (l'emplacement de logement le plus profond) l'eau de 0,15 m au-dessus de l'emplacement de logement le plus élevé, si le logement est plus grand

que 0,85 m

Niveau d'eau de bassin d'immersion : et profondeur d'immersion

comme convenu entre les utilisateurs de la norme

sujet à

accord
