Équipement de test du CEI 60245-2 du schéma 1 fléchissant l'appareil Constant Speed 0,33 M/S

Équipement de test de la figure 1 du CEI 60245-2 fléchissant l'appareil Constant Speed 0,33 m/s

Norme :

Tensions câble-évaluées isolées en caoutchouc du CEI 60245-1 “jusqu'à 450/750 V-partie 1 : Clause 5.6.3.1 de conditions générales” ;

Câbles isolés en caoutchouc du CEI 60245-2 évalué “- tensions jusqu'à 450/750 V - partie : Clause 3,1 de méthodes d'essai” et schéma 1 ;

Polychlorure de vinyle du CEI 60227-1 le “a isolé des câbles des tensions évaluées jusqu'à 450/750 V – la partie : Clause 5.6.3.1 de conditions générales” ;

Polychlorure de vinyle du CEI 60227-2 le “a isolé des câbles des tensions évaluées jusqu'à 450/750 V – la partie : Clause 3,1 de méthodes d'essai” et schéma 1 ;

Clause 16.3b d'exigences de sécurité du CEI 60065-1 “audio, vidéo et appareil électronique semblable –”).

Application :

L'appareil de fléchissement est utilisation pour des essais de la force mécanique des câbles flexibles réalisés.

Échantillon d'essai :

Câbles flexibles réalisés, cordes flexibles. Équipement de test du CEI

Description standard :

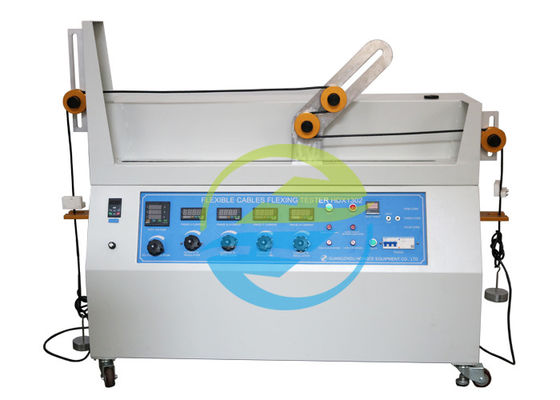

Cet essai sera effectué à l'aide de l'appareil représenté sur le schéma 1. Cet appareil se compose d'un transporteur C, d'un système d'entraînement pour le transporteur et de quatre poulies pour chaque échantillon de câble à examiner. Le transporteur C soutient deux poulies A et B, qui sont de la même chose

diamètre. Les deux poulies fixes, à l'un ou l'autre d'extrémité de l'appareil, peuvent être d'un diamètre différent des poulies A et B, mais chacune des quatre poulies sera ainsi arrangé que l'échantillon est horizontal entre elles. Le transporteur fait des cycles (mouvements en avant et arrière) au-dessus d'une distance de 1 m approximativement à une vitesse constante de 0,33 m/s entre chaque inversion de la direction du mouvement.

Les poulies seront faites de métal et avoir une cannelure formée semi-circulaire pour les câbles circulaires et une cannelure plate pour les câbles plats. Retenir maintient D sera fixé de sorte que la traction soit toujours appliquée par le poids duquel le transporteur s'éloigne. La distance d'une bride retenante à son appui, alors que l'autre bride se repose sur son appui, sera de maximum de 5 cm.

Le système d'entraînement sera tel que le transporteur tourne sans à-coup et sans secousses quand il s'inverse d'une direction à l'autre.

Paramètre :
