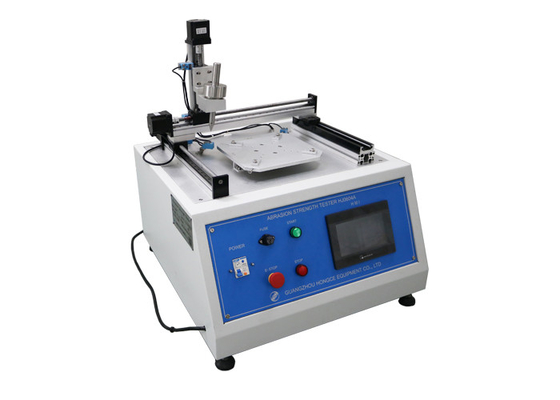

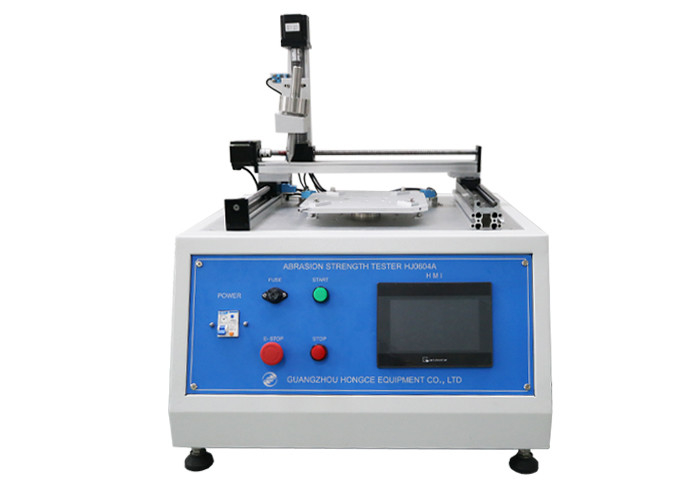

L'équipement de test du CEI de PLC pour la résistance à l'abrasion expédient 20 le ± 5mm/s

Équipement de test du CEI pour l'essai de résistance à l'abrasion avec la vitesse 20 du ± 5mm/s

Norme :

Ménage du CEI 60335-1 “et appareils électriques semblables – sécurité – partie : Clause 21,2 de conditions générales” ;

Équipement de technologie de l'information du CEI 60950-1 “– sécurité – partie : Clause 2.10.8.4 de conditions générales” et figure 2K.

Application :

Il est employé pour l'essai de résistance à l'abrasion des cartes électronique ou des parties accessibles isolantes des appareils électroménagers.

Échantillon d'essai :

Les parties accessibles d'isolation solide, ont enduit les conseils imprimés et les composants enduits. Équipement de test du CEI

Description standard du CEI 60950-1 :

Des éraflures sont faites à travers cinq paires de pièces de conduite et les séparations intervenantes aux points où les séparations seront sujettes au gradient de tension maximum pendant les essais.

Les éraflures sont faites à l'aide d'une goupille en acier trempé, l'extrémité dont a la forme d'un cône ayant un angle d'astuce de 40°, son astuce étant arrondie et polie, avec un rayon de 0,25 millimètres de ± 0,02 millimètres.

Des éraflures sont faites en dessinant la goupille le long de la surface dans une perpendiculaire plate aux bords de conducteur à une vitesse du ± 5 mm/s de 20 mm/s suivant les indications de la figure 2K. La goupille est ainsi chargée que la force exercée le long de son axe est le ± 0,5 N. de 10 N. Les éraflures seront au moins de 5 millimètres à part et au moins 5 millimètres à partir du bord du spécimen.

Paramètre :
