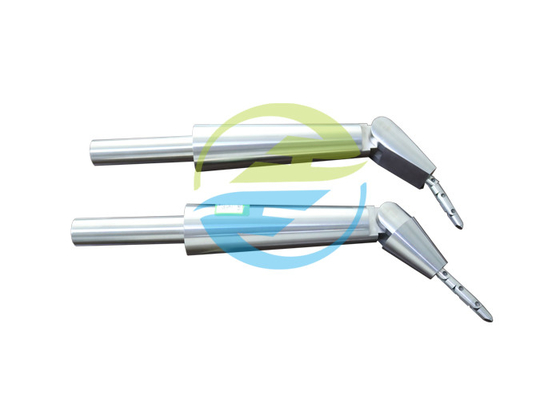

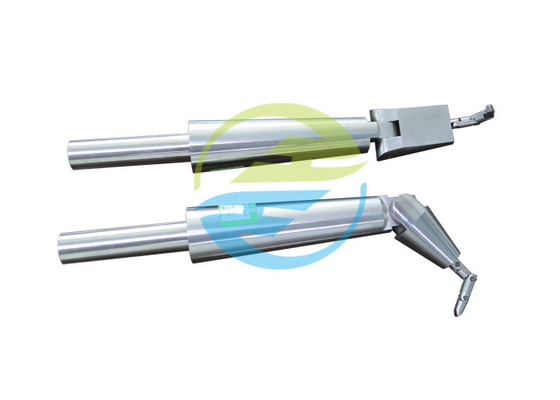

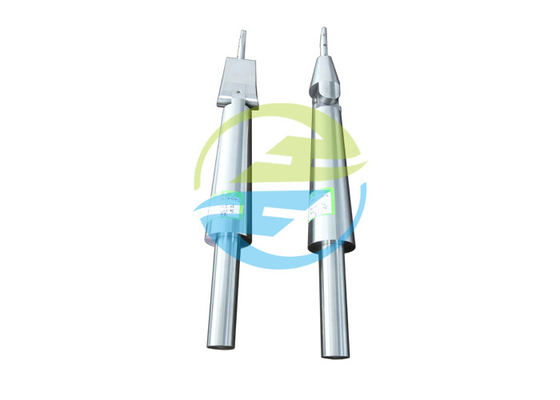

Sonde articulée par 60335-2-24 d'UL avec la main en forme de cône plate âge de 3,5 – 4,5 ans

Nom De Marque:	HeJin
Numéro De Modèle:	HT-U15
Nombre De Pièces:	1 ensemble
Prix:	Negotiatable
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	20 ensembles/par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

calibration certificate (cost additional)

Nom de produit:

Sonde éloquente avec la main plate et en forme de cône âge de 3,5 – 4,5 ans

Norme:

UL 60335-2-24

Matériel de sonde:

Acier inoxydable

Longueur de doigt moyen:

55mm

Diamètre de doigt moyen:

9.1mm

Longueur de main:

125mm

Diamètre de poignet:

32mm

Diamètre d'avant-bras:

46mm

Détails d'emballage:

boîte de bande dessinée

Mettre en évidence:

Sonde articulée par 60335-2-24 d'UL

sonde articulée par longueur de doigt de 55mm

sonde de doigt d'essai de diamètre de poignet de 32mm

Description du produit

Sonde éloquente avec la main plate et en forme de cône âge de 3,5 – 4,5 ans

Norme :

Ménage de l'UL 60335-2-24 et appareils électriques semblables – sécurité – partie 2-24 : Conditions particulières pour des appareils de frigorification, des appareils de glace et des machines à glaçons, annexe 101.DVA, le schéma 101. DVA.1

Application :

Il est employé pour l'évaluation de risque pour les pièces mobiles ; et sondes pour simuler Access aux pièces dangereuses par des enfants.

Quand points d'invariance potentiels de évaluation, I les sondes de la figure 12DV, de la partie, le schéma 101. DVA.1 et schéma 101. DVA.2 ne peut pas pénétrer l'ouverture, ou la force maximum exercée par la pièce mobile sur la sonde est moins de 22,2 N (5 livres-force) à n'importe quel emplacement ACCESSIBLE par la sonde ; Sonde de doigt d'essai

Paramètre :

Article	Description de dimension	Dimension millimètre
	Longueur de doigt moyen, percentile 95	55
B	Diamètre de doigt moyen, percentile 5	9,1
C	Longueur de main, percentile 95	125
D	Coude à la longueur de poignet, percentile 95	165
E	Diamètre de poignet (circonférence divisée par pi), percentile 5	32
F	Diamètre d'avant-bras (circonférence divisée par pi), percentile 5	46
G	DÉGAGEMENT minimum de main (pièce en forme de cône de main), percentile 5	39,1
H	Partie en forme de cône à l'attachement de doigt	20
Je	Largeur de main (pièce plate de main), percentile 5	48
J	Largeur de poignet (utilisée pour l'épaisseur de main – pièce plate de main), percentile 5	24
K	Largeur de main à l'attachement de doigt (pièce plate de main)	36
L	Longueur de bras, percentile 95	a
Notes : 1 – les sondes ont été conçues avec une goupille centrale pour tourner la main en ce qui concerne le bras inférieur. Ce mouvement peut être d'une manière equivalente représenté en tournant la sonde. Sonde de doigt d'essai 2 – le doigt "TIP" est développé pour assortir les dimensions de l'UL a articulé la sonde. Le diamètre de l'astuce au premier joint effile alors des dimensions d'astuce au diamètre de doigt. Les joints sont espacés également sur la longueur de doigt. 3 – la sonde est conçue pour permettre la main à la « courbure » en ce qui concerne le bras utilisant une goupille de charnière située 6 millimètres (0,24 dedans) de la longueur de main (extrémité de poignet) et la main est limitée en le ployage pas plus de 90° en ce qui concerne le bras. si le bras est exigé pour évaluer une pièce qu'il se composera d'un tube flexible attaché à l'extrémité du bras inférieur, car la position précise du coude ne peut pas être aisément déterminée à partir des points de repères choisis.
