Formule de chambre de la température de ciel et terre d'automobile Constant Wet/humidité
ContPerson : Tessa Huang
Numéro de téléphone : +86 18027403449
Quel est l'app? : +8618027403449
| Quantité de commande min : | 1 ensemble | Prix : | Négociable |
|---|---|---|---|
| Détails d'emballage : | Contre-plaqué | Délai de livraison : | 40 jours |
| Conditions de paiement : | L/C, T/T | Capacité d'approvisionnement : | 10 ensembles/mois |
| Lieu d'origine: | La Chine | Nom de marque: | HeJin |
|---|---|---|---|
| Certification: | Calibration Certificate(cost additional) | Numéro de modèle: | AM0023 |
|
Détail Infomation |
|||
| Diamètre d'établi: | 1000mm | vitesse rotatoire de la plaque tournante: | 3~11r/min |
|---|---|---|---|
| Incidence de plaque tournante: | 100kg | Diamètre de baisse de pluie: | 0.5~4.5mm |
| Gouttes de l'eau: | ≥280L/m2.h | Pression d'eau: | Au sujet de 276Kpa |
| Mettre en évidence: | Rapport de l'équipement de test des pièces d'auto 100kg,Équipement de test de pièces d'auto de plaque tournante,équipement de test des pièces d'auto 11r/min |
||
Description de produit

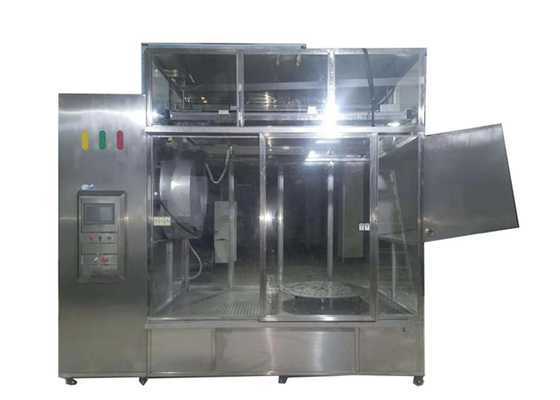

Procédure de pluie standard militaire nationale I ~ III salle d'essai plaque tournante portant l'équipement d'essai de pièces d'auto 100 kg
Présentation des produits :
La salle d'essai de pluie est conforme à la norme militaire nationale GJB150.8A-2009 programme I test de pluie et de pluie, et est utilisée pour simuler le fonctionnement dynamique d'équipements militaires ou de produits électroniques dans divers environnements de pluie d'intensité, les méthodes d'essai de pluie et les principaux paramètres de l'équipement militaire , et le test de pluie et de vent et le test de pluie peuvent être réalisés dans une boîte de test.
Répondez au test de renforcement du programme militaire standard GJB150.8A-2009 pour le test d'équipements de grande taille (taille de pièce d'essai).Lorsque le dispositif de pluie et de soufflage de pluie ne peut pas être utilisé, le programme II doit être envisagé. Le programme ne simule pas les précipitations naturelles, mais améliore la crédibilité de l'étanchéité des équipements.
La procédure III s'applique à l'équipement qui empêche généralement la pluie mais peut être exposé à des gouttes en raison de la condensation ou d'une fuite sur la surface supérieure. L'essai d'égouttement a deux variables :b) les équipements exposés à une forte condensation ou à des fuites sur la surface supérieure.
Répondre aux normes:
Test de procédure I, procédure, procédure III de la norme GJB150.8A-2009.
Paramètres:
| 3.1 système de sujet | |
| Taille de l'espace interne | 450200002700mm (WDH), disponible à la commande |
| cote de contour | Environ 70004002800mm (WDH) |
| Matériau de la boîte interne | Acier inoxydable SUS304 |
| Le matériau du corps principal | Cadre passe carré + verre trempé |
| Diamètre de l'établi | 1000mm |
| vitesse de rotation du plateau tournant | 3～11r/min |
| Roulement du plateau tournant | 100kg |
| Sens de rotation du plateau tournant | Il peut pivoter à 360 degrés et peut être testé dans six directions différentes de l'échantillon |
| 3.2 Procédure pluie et pluie | |
| Vitesse du vent horizontal | 18 m/s, les gouttes de pluie soufflent uniformément sur les sujets à des angles de 45 ° |
| Diamètre des gouttes de pluie | 0.5～4.5mm |
| Distance du trou d'aiguille | 20×20mm |
| Zone d'égouttement | 1000 × 1000 mm (L × P ) |
| 3.3 Essai de renforcement de procédure | |
| Pression de l'eau | Environ 276Kpa |
| Diamètre des gouttes de pluie | Rayons de grille de grille carrée dans la plage de 0,5 mm ~ 4,5 mm pour obtenir une couverture de surface maximale. |
| Buse de pulverisation | L'angle de la buse est réglable |
| Disposition des buses de pulvérisation |
Dans la plage de surface de réception de pluie pour chaque 0,56 ㎡ et au moins une buse à 48 mm de la surface du sujet, Espacement des buses : 710, mm 710 mm |
| 3.4 Procédure III Test d'égouttement | |
| Zone d'égouttement | 1000 × 1000 × 120 mm (P × L × H) |
| Diamètre du trou de la goutte de pluie | Le diamètre du trou d'égouttement est de 0,33 mm, la distance d'égouttement est de 20 mm à 25,4 mm, les gouttes d'eau peuvent simuler les précipitations naturelles |
| Gouttes d'eau | 280L/m2.h |
| 3.5 Système de contrôle | |
| Système de contrôleur |
1) Le contrôleur d'écran tactile de 7 pouces + interface homme-ordinateur à écran couleur 2) Afficher et contrôler l'état de fonctionnement de la pression de l'eau, du débit et de la durée du test de la douche 3) Résolution d'affichage : précision de 0,1, temps de 1 s, vitesse du vent de 0,1 m, vitesse de l'établi de 1 tr/min et débit d'eau de 0,1 L 4) Fonction de communication : interface Ethernet et interface de communication USB, qui peuvent être connectées au micro-ordinateur, avec fonction d'enregistrement et d'impression de données. |
| Mode course | Le programme contrôle la course |
| Temps de test prédéfini | 1 S ~ 9999 Le H59M59S est arbitrairement réglable |
| Puissance requise | AC380V (triphasé et cinq lignes);50 Hz |
| Dispositif de protection de sécurité | Protecteur de fuite, surchauffe du ventilateur, protection contre les surintensités, protection contre le manque d'eau, avertissement sonore d'alarme |
