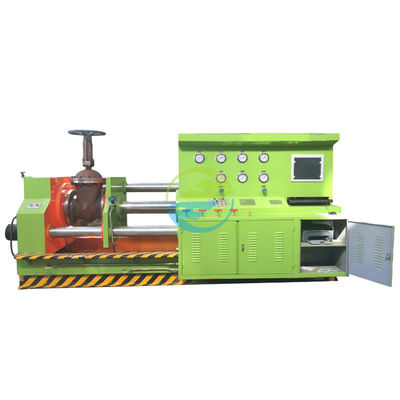

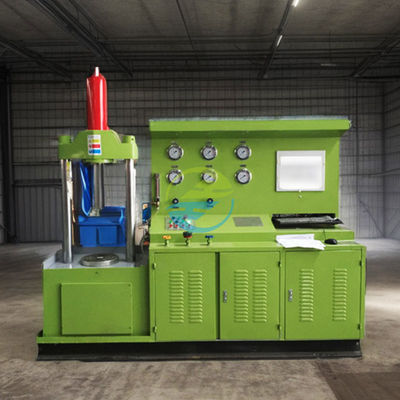

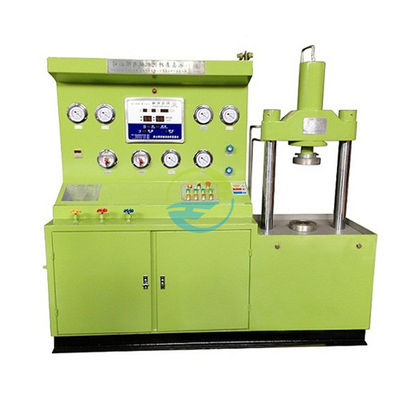

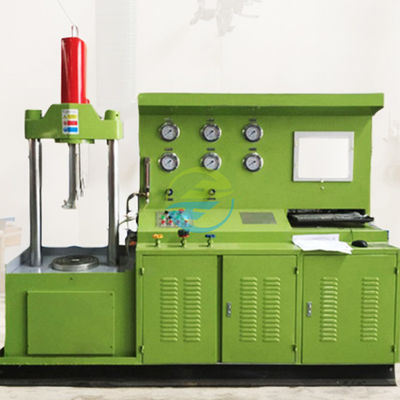

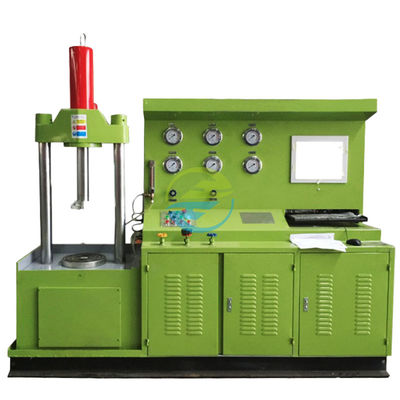

Banc d'essai intelligent pour vannes verticales et débitmètres ISO 5167 0.1-200m³/h 0-40MPa

Points forts du produit

• Détection de haute précision: adopte des capteurs importés pour une précision de débit de ±0,3% FS et une précision de pression de ±0,2% FS, certifiés par le CNAS pour répondre à la précision de classe 1 ISO 5167.
• Remplacement rapide de l'équipement: avec le levage électrique et le serrage pneumatique, le changement d'appareil pour les spécifications DN300 prend moins de 10 minutes, compatible avec des vannes et des débitmètre multi-marque.
• Contrôle intelligent et gestion des données: écran tactile couleur de 10 pouces avec commutation chinois-anglais en un clic, intégré à plus de 20 modèles de tests standard (ISO 5167, API 6D, etc.),et génération automatique de rapports PDF avec conformité 判定.
• Compatibilité multi-normes: prend en charge les procédures d'essai pour API 6D, EN 12266-1, etc., générant automatiquement les rapports de données nécessaires à la certification CE/API/CCC.
• Sécurité et fiabilité: cavité haute pression en acier inoxydable (résiste à 60 MPa) + fenêtre d'observation à l'épreuve des explosions tempérée (92% de transmission lumineuse), précision de surveillance des fuites jusqu'à 0,001 L/min,et triple protection (surpression), surchauffe, arrêt d'urgence) répondant aux normes de sécurité électrique EN 61010-1.
• Expansion flexible: module à haute température (0-150°C) et système sous vide (degré de vide ≤ 10 kPa) en option pour les essais dans des conditions de travail extrêmes.

Normes internationales de référence

Normes de mesure des débits

• ISO 5167-1:2018 (Dispositifs de pression différentielle pour la mesure du débit)
  • Clause 5: Calcul des classes de précision et de l'incertitude.
  • Clause 7: méthodes d'essai de répétabilité et règles de jugement.
• GB/T 2624.1-2021 (dispositifs de mesure du débit de fluide par conduites à pression différentielle)
  • Section 5.3: procédé de calcul et d'étalonnage du coefficient de débit.

Normes d'essai des soupapes

• Les équipements doivent être équipés d'un dispositif de ventilation de qualité supérieure.
  • La clause 8.2: Procédures d'essai de pression (pression d'essai et temps de maintien de la coque ou de l'étanchéité).
  • La clause 8.3: Critères d'acceptation des fuites (liquide ≤ 0,1 ml/min·DN).
• La norme EN 12266-1:2019 (épreuve de pression des soupapes industrielles)
  • Annexe A: méthode d'essai de fuite des bulles.
  • Annexe B: Règles relatives à l'appréciation des fuites de chute de pression.

Sécurité et compatibilité EMC

• EN 61010-1:2010 (Exigences de sécurité pour les équipements de mesure)
  • Paragraphe 5: Isolement électrique et protection contre la surpression.
  • Paragraphe 7: Classe de protection mécanique (IP54/IP65).

Paramètres techniques
