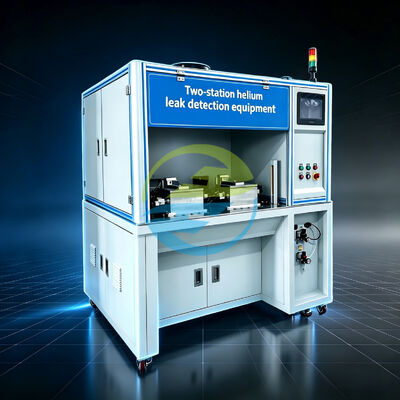

Équipement de test d'étanchéité à l'hélium pour relais de haute précision pour inspection automatique d'étanchéité au gaz avec deux stations de test

Équipement de test de fuite d'hélium à relais de haute précision pour l'inspection automatique de l'étanchéité aux gaz avec deux stations de test

Présentation du produit

Un relais peut paraître parfaitement assemblé de l'extérieur, mais ses performances d'étanchéité peuvent dépendre de défauts impossibles à déceler lors d'une inspection visuelle.

Pour les fabricants de relais automobiles, de composants électriques scellés et d’autres assemblages de précision, les tests d’étanchéité constituent donc plus qu’une autre étape de contrôle qualité. Il s'agit d'un moyen pratique de vérifier si le composant fini a atteint le niveau d'étanchéité aux gaz requis avant de passer à l'étape de production suivante.

L’équipement de test d’étanchéité à l’hélium à relais à deux stations est développé spécifiquement autour de cette exigence.

Le système utilise de l'hélium comme gaz traceur. Étant donné que l'hélium peut traverser des chemins de fuite extrêmement petits, il peut être détecté par un détecteur de fuite d'hélium lorsqu'une pièce scellée présente un chemin de fuite. Cela rend les tests de fuite à l'hélium particulièrement adaptés aux composants pour lesquels les tests conventionnels de décroissance de pression ou d'étanchéité à l'air à eux seuls peuvent ne pas fournir une sensibilité suffisante.

La configuration à deux postes offre également une plus grande flexibilité aux équipes de production. Pendant qu'une station exécute son cycle de test programmé, l'autre station peut être préparée pour la pièce suivante. Cela permet de réduire les attentes inutiles entre les opérations et facilite l’intégration de l’équipement dans un flux de production continu.

Le est principalement conçu pour les tests de relais, tandis que sa configuration de montage et de processus peut être personnalisée en fonction de la structure réelle, des dimensions et des exigences de test de la pièce du client.

Caractéristiques

Deux stations de test indépendantes

La structure à deux postes permet à l'équipement de gérer les opérations de test via deux positions de travail indépendantes. Cette configuration convient aux environnements de production dans lesquels les fabricants doivent équilibrer la précision des tests et le débit pratique.

Détection de gaz traceur à l'hélium

L'hélium est utilisé comme gaz de détection. Ses caractéristiques physiques le rendent adapté à l'identification de très petits chemins de fuite dans des composants scellés.

Détection automatique des fuites

L'équipement est conçu autour d'un processus automatique de détection des fuites d'hélium, réduisant ainsi la dépendance au jugement manuel pendant la phase de détection proprement dite.

Conception de luminaires axée sur les relais

L'équipement est principalement destiné aux tests de relais. HeJin peut développer des luminaires dédiés en fonction des dimensions du relais, des structures de connexion et des exigences de production.

Capacité de pièce flexible

La configuration publiée prend en charge 1 à 4 pièces à inspecter, offrant ainsi une flexibilité pour différentes dispositions de chargement.

Ingénierie orientée production

Plutôt que de proposer uniquement un détecteur autonome, HeJin développe l'équipement autour du processus de test complet du client, y compris la conception des luminaires, la séquence de tests et l'intégration de la ligne de production.

Fonctions principales

• Détection automatique des fuites d'hélium
• Contrôle d'étanchéité aux gaz des relais
• Test de gaz traceur à l'hélium
• Opération de test à deux stations
• Positionnement du dispositif de fixation de la pièce
• Contrôle de la pression d'essai
• Évaluation des résultats de fuite
• etc...

Que peut tester cet équipement ?

La principale application des tests de relais scellés.

Les pièces applicables typiques peuvent inclure :

• Relais automobiles
• Relais scellés
• Relais industriels
• Composants électriques hermétiquement scellés
• Composants électroniques scellés

Le système peut également être envisagé pour d'autres composants scellés lorsque leurs dimensions, leur méthode de connexion et leurs exigences en matière de tests d'étanchéité sont compatibles avec l'équipement.

Pour une nouvelle application, les clients doivent fournir le dessin de la pièce, la structure d'étanchéité, la pression d'essai, le taux de fuite admissible requis et la capacité de production attendue. HeJin peut alors évaluer la méthode de test et la configuration des appareils.

Que détecte l’équipement ?

L'accent est mis sur l'étanchéité aux gaz et les performances en matière de fuite, notamment :

Fuite externe

Détection des fuites de la pièce scellée vers l'environnement.

Défauts d’étanchéité internes

Détection des chemins de fuite provoqués par des interfaces d’étanchéité, des joints ou des défauts structurels.

Chemins de micro-fuites

La détection à base d'hélium peut identifier de très petites fuites qui peuvent être difficiles à identifier par inspection visuelle.

Cohérence du scellement

Le processus de test reproductible aide les fabricants à surveiller la cohérence des performances d’étanchéité entre les lots de production.

Étalons de référence internationaux

ISO 20485:2017 — Essais non destructifs — Essais d'étanchéité — Méthode au gaz traceur

L'ISO 20485:2017 est la référence internationale la plus directement pertinente pour les tests d'étanchéité aux gaz traceurs. L'ISO indique que la norme décrit les techniques de détection des fuites à l'aide d'un gaz traceur et d'un détecteur de fuites spécifique au gaz traceur.

ISO 20486:2017 — Étalonnage des fuites de référence pour les gaz

La norme ISO 20486:2017 fait partie des normes de contrôle non destructif ISO 19.100 couvrant les tests de fuite et l'étalonnage des fuites de référence pour les gaz. Ceci est pertinent lors de l’établissement de conditions de fuite de référence traçables pour les systèmes de test d’étanchéité.

Référence de gestion de la qualité ISO 9001

La norme ISO 9001 fournit le cadre internationalement reconnu pour les systèmes de gestion de la qualité.

Mise à jour importante pour 2026 : la norme ISO 9001 :2026 est désormais publiée, tandis que la norme ISO 9001 :2015 a été retirée. Par conséquent, la documentation du projet doit identifier l'édition applicable plutôt que de décrire automatiquement l'ISO 9001:2015 comme étant l'édition actuelle.

CEI 60529 — Degrés de protection fournis par les boîtiers

La CEI 60529 définit le système de code IP utilisé pour classer les degrés de protection fournis par les boîtiers pour équipements électriques. La publication consolidée de la CEI comprend la norme originale ainsi que ses amendements.

Spécifications techniques

Prises de vue détaillées

Service après-vente de qualité

Un support technique qui se poursuit après la livraison

Pour les équipements de test d’étanchéité, la livraison ne constitue pas la fin du projet.

Le véritable défi commence souvent lorsque l'équipement entre dans l'environnement de production : le positionnement des appareils, les paramètres de test, l'alimentation en hélium, l'étalonnage des fuites de référence et le fonctionnement quotidien affectent tous la stabilité des tests.

C'est pourquoi HeJin fournit un support technique tout au long du cycle de vie de l'équipement.

FAQ

1. Quels produits cet équipement peut-il tester ?

Il est conçu pour les produits préremplis nécessitant un test d'étanchéité à l'hélium. La gamme compatible spécifiée comprend les modèles de corps de vanne 250, 400 et 600, ainsi que les modèles en résine époxy 100, 300 et 500. D'autres produits peuvent être évalués en fonction de leur structure et de leurs exigences de test.

2. De combien de chambres à vide l'équipement dispose-t-il ?

Il comporte deux chambres à vide.

3. Combien de produits peuvent être testés dans chaque chambre ?

Chaque chambre à vide est conçue pour accueillir de 1 à 4 pièces.

4. Quel est le seuil d’alarme de fuite ?

Les critères d'acceptation réels pour les produits du client doivent être déterminés sur la base de leurs spécifications techniques et des procédures de test applicables.

5. Quel gaz est utilisé pour les tests d’étanchéité ?

L'hélium est le gaz de test spécifié.

6. Quelle est la capacité de production ?

La capacité de production spécifiée est de 200 unités par heure.

7. Le chargement et le déchargement sont-ils automatiques ?

L'équipement est configuré pour le chargement et le déchargement manuels ; le chargement et le déchargement automatiques peuvent être personnalisés.

8. Quelle alimentation est nécessaire ?

380 V, système triphasé à cinq fils, 50 Hz.

9. Quel type d’approvisionnement en hélium est nécessaire ?

L'hélium est fourni via des bouteilles de gaz. La source de gaz doit être située à moins de 2 mètres de l'entrée de gaz de l'équipement, avec une pression d'entrée de 0,2 MPa.

10. Quel type d’air comprimé est nécessaire ?

Les besoins spécifiés en air comprimé sont de 0,5 à 0,7 MPa ; De l'air comprimé propre et sec est nécessaire au fonctionnement des vannes pneumatiques.
